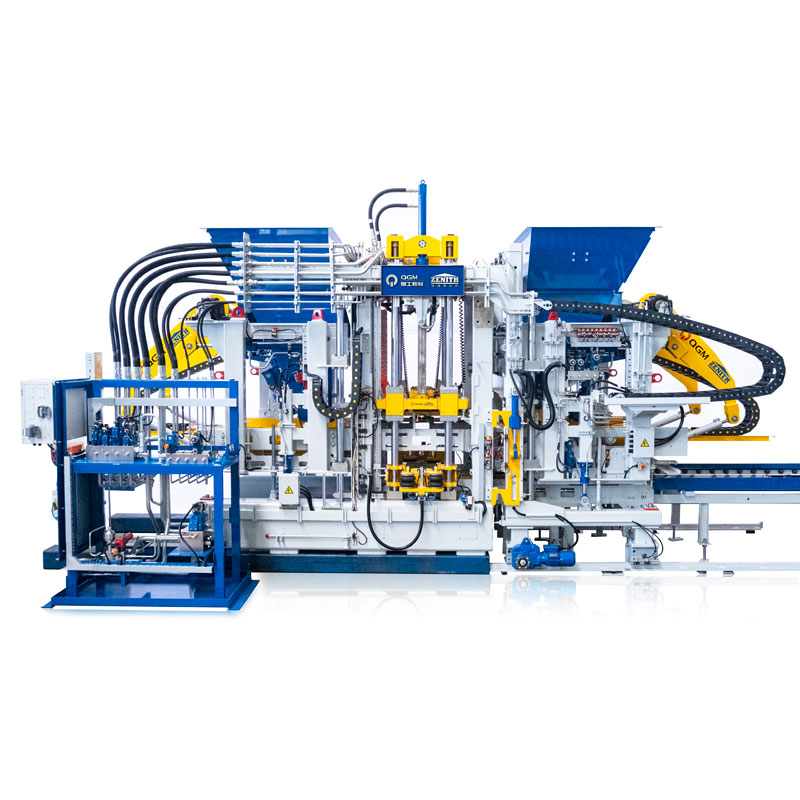

Automaatne plokkide valmistamise masin ZENITH 1800

1800 automaatne fikseeritud spooniploki vormimismasin

Saksa meisterlikkuse mudel

Tipptasemel intelligentsed tootmisseadmed

Automaatplokkide valmistamise masin ZENITH 1800 on näide edukast täiustamisest, mis põhineb mehaanilise disaini põhimõtetel, mida iseloomustavad kiire tootmine, kõrge kvaliteediga tooted ja tootmise mitmekesistamine, samas kui masina ainulaadne disainikontseptsioon võimaldab täpset tööd ja kasutuslihtsust ja hooldus, muutes selle veelgi tõhusamaks kangakihiga sillutusplokkide, äärekivide jms tootmisel järjest karmistuvate insenertehniliste ohutusnõuete tingimustes.
Tsükliaegade minimeerimiseks ja tootmisprotsessi optimeerimiseks on Zenit teinud hüdraulika- ja elektrisüsteemide täiustamiseks palju koostööd tunnustatud komponendifirmadega. Täiustatud Model 1800 masina nelja peamist liikumist – vormitõstmine, sisestustõstmine, põhisööteraami ajam ja kanga etteanderaami ajam – juhivad kõik HNC juhtahelad. See võimaldab masinal kiiremini ja täpsemalt töötada.
Zenit on mudeli 1800 jaoks välja töötanud uue vibratsioonisüsteemi, et ületada võimsuspiirangud, sealhulgas äsja väljatöötatud sagedusega juhitava mootorivibraatori kasutamine, mis muudab masina stabiilsemaks ja paindlikumaks ning võimaldab mudelil 1800 toota maksimaalselt. pindala 1400 x 1400 mm (alused).

Arukas interaktiivne süsteem

kiire vormivahetussüsteem

servo vibratsioonisüsteem

rippuva kanga tehnoloogia

Tehniline eelis

Hooldusvabad hingelaagrid

Vormi juhtkolonni laagrid

Hüdrauliliselt juhitav materjalijaotusseade

Hüdraulika akumulaatori puhverseade

Seadme töö ja konfidentsiaalsuse visualiseerimine:
Operatsioonisüsteem on lihtsam ja kasutajasõbralikum, ZENITH 1800 Automatic Block Making Machines kontrollerid on Siemensi kaubamärgiga, kõik masina komponendid kuvatakse arvutimonitoril koos visualiseerimissüsteemiga WinCC (Microsoft Windows Control Centre, Siemens), töökorras süsteem Windows XP Professional. Seadmed on varustatud konfidentsiaalsusseadmega, teatud funktsioone saavad reguleerida ainult selleks volitatud töötajad, tagades, et masinat saavad kasutada ainult volitatud töötajad, see aruanne salvestatakse süsteemi.

Hooldusvaba hingelaagri konstruktsioon:
Masina hüdrosilindrid ja veovõllid on varustatud hooldusvabade liigendlaagritega ning tõstehool kiireks poldivahetuseks pööratava rihmaga, mis hõlbustab poltide vahetamist ja muudab masina hooldamise lihtsaks.

Optimeeritud laua vibratsioonisüsteem:
Tabelivibratsioonisüsteem koosneb kolmeks osaks jagatud vibratsioonilauast, sagedusjuhitava vibratsioonimootoritega vibratsioonisüsteemist, kuuest ühemootorilisest pidevalt reguleeritava vibratsioonijõuga vibraatorist ja maksimaalsest tsentrifugaalvibratsioonijõust 170 kN. Eelvibratsiooni ja põhivibratsiooni saab kombineerida erinevate vibraatoritega, mida saab reguleerida juhtpaneelilt, muutes masina nii stabiilseks kui paindlikuks ning garanteerides vajaliku tellisekihi kvaliteedi kontrolli.

Tootmisüksuse hüdrauliline ajam:
Valmistamisüksus on ühendatud põhimasina raamiga hüdraulilise kinnitusseadme abil. Valmistamisüksust saab elektrilise tungraua abil kergesti reguleerida iseseisvale kanga kõrgusele. Kangast veokit juhib hoovavõlliga hüdrosilinder ning ühendusvarda saab reguleerida, et tagada veoki paralleelne liikumine. Kangakäru esiküljele on paigaldatud pneumaatiline kraapimisseade. Kraapimisseadmel on reguleeritav liikumistee ja see tagab tõhusa puhastamise.

Hüdraulika akumulaatori puhver:
Seadmetele saab paigaldada lisavarustusse kuuluva hüdroakupuhvri, mis läbi HNC juhtimisahela võimaldab seadme kiiret ja täpset tööd ning hoiab selle töö ajal täpses ja kulumiskindlas seisukorras.

ZENITH 1800 eestvaade

Toote parameeter

1800 plokkide valmistamise masina tootmisliini tehniline ülevaade

Tehnilised rakendusjuhtumid

Ehitusmüür

Aiakaunistus

Parki sillutaja

Toodete näidised

Sillutis

Dekoratiivne plokk

Dekoratiivne plokk
